城市灯光4G智能集中控制系统

产品型号:

WX-LL903

产品描述:

一、产品概述 随着LED灯光应用的发展,大型城市灯光工程,灯光集中控制,智能控制,道路灯光联动,街区灯光联动,灯光与自然和谐互动成为新的趋势。WX-LL903型3G网络灯光控制系统

产品特点:

立即咨询咨询热线:021-58560968

一、产品概述
    随着LED灯光应用的发展,大型城市灯光工程,灯光集中控制,智能控制,道路灯光联动,街区灯光联动,灯光与自然和谐互动成为新的趋势。WX-LL903型3G网络灯光控制系统是上海物喜智能科技有限公司为满足更高,更新的需求,运用最新3G网络技术,数字控制技术,数据传输技术进行深度研发的高新技术产品。

二、系统组成:
系统由3G中央灯光集中控制平台、3G移动智能控制终端、3G灯光智能控制柜以及3G环境参数监测仪等部分组成。
①.3G中央灯光控制平台:
3G中央灯光控制平台是在一台可以通过3G网络连接广域网的计算机系统,运行远程控制平台软件,管理灯光数据,数据文件调度,控制参数管理,控制列表管理,授权管理以及通过3G通信网络接收移动控制终端发送的灯光文件,控制参数等数据,并根据控制终端的指令控制灯光显示。实现对灯光的色彩,色温,亮度,开关控制。中央灯光控制平台可以跟多个3G移动智能控制终端、3G灯光控制柜以及3G环境参数监测仪通信。实现参数设定,数据传输,指令调度以及安全保护等。
②.3G移动智能控制终端:
3G移动智能控制终端是智能手机设备,运行移动终端控制软件跟集中控制平台通信,发送指令实现对灯具的实时控制。
③.3G灯光控制柜:
3G灯光控制柜通过3G网络接收来自集中控制平台的指令和数据,实现对灯具的色彩,色温,亮度,开关等状态控制。灯光控制柜输出支持多种控制模式:0~10V模拟调光,DWX512数字调光,大负载开关量控制以及其它常用灯光控制协议 。
④.3G环境参数监测仪:
环境参数监测仪用以检测环境温度,湿度,风速,光强等环境状态,并通过3G网络传送到集中控制中心,控制中根据环境参数做智能控制裁决。


三、灯光远程控制软件:
①.灯光控制软件
灯光控制软件是根据灯光工程实际布局结构情况生成需要的显示效果数据。
②.灯光远程控制软件:
    灯光远程控制终端软件安装在集中控制平台以及移动控制终端上用以实现对灯光工程的远程控制,如更改显示场景文件,暂停,播放,速度,亮度,开关等。实现多个灯光控制柜协调工作,继而达到多场景协同联动显示。
四、系统特性:
①.灯光集中控制平台:
可远程控制3G灯光控制柜。可实现场景数据更新,准实时控制,播放列表控制,日程表控制等功能。
②.3G光控制器:
通过3G网络连接,实现与集控中心通信,可根据命令实现联网和挂断。全电压范围供电,超强抗静电,抗雷击能力。自带2G Flash内存,便捷的人机界面,可实现单机灵活操作。可直接输出DWX512控制信号。
③.灯光开关转换器:
接收灯光控制柜信号,将弱电低电压小电流的控制信号转换成高压大电流的金卤灯驱动功率电源。也可转换成其它现场需要的控制状态。
④.安全机制:
(1)终端控制软件口令认证:
控制台软件只有输入正确的一级口令才能进入控制界面,此状态下只能进行节预存目内容控制及控制参数设置操作;如要实现节目内容更新需要输入正确的超级口令
(2)数据参数加密:
各类控制参数经过加密算法加密,在互相得到通信数据后解密验证无误后才认为是有效数据
(3)身份认证:
采用RSA算法进行数字证书建立,控制中心对移动控制终端进行身份认证;
(4)控制统计:
统计控制指令状态,如发现异常产生报警动作或关机。
五、性能特点:
集控中心服务器:

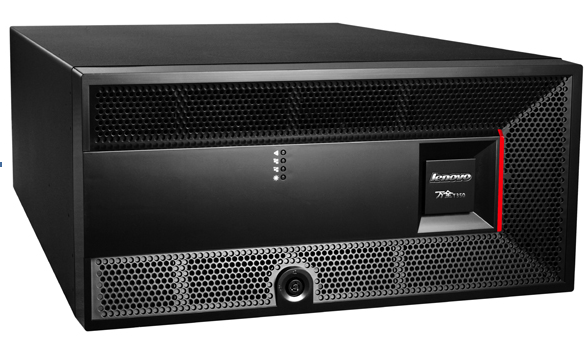

①.外观图

  B性能特点
(1)超强的卓越性能
      采用全新英特尔®QPI快速通道互联架构
      英特尔®32NM至强®E7全新系列处理器
      高达8倍带宽的全新内存子系统
(2)强大的扩展能力
      支持高达1TB的内存容量
      具备IOAT2/VT/VMDQ技术的高性能千兆网卡
提供11个I/O扩展槽,满足对大内存、高I/O扩展、安全、性能的多重需求, 同时预留足够扩展空间。
(3)绿色环保,更低功耗
电源转换效率高达92%,为社会节约大量能源的同时,帮助企业大幅节省电费开支
(4)全方位的高可靠设计
多种创新技术保证7*24小时稳定运行
支持20多项全新芯片级可靠性特性。
领先的上下两层散热设计,独立风道、直送风的散热系统,散热更高效,保证了系统的安全
(5)3G网络通信组件(可选)
双数据中心动态切换,数据传输过程可靠 ,保证传输数据不丢失
无线网络休眠检测与激活,保证了系统的安全
智能心跳间隔调节,维护通讯链路稳定通畅。

②.产品规格参数

1机箱形态     4U标              准机箱
2处理器       英特尔®  至强®     处理器Xeon E5620 4核2.4G L3缓存:12MB
3内存         标配4G            内存; 最大支持64个DIMM,支持ECC
4硬盘         标配 300G         最大支持8块热插拔SAS硬盘
5网卡         标配1个千兆网卡,最大支持4个千兆网卡,支持IOAT2、VT、VMD技术
6显卡 集成128MB显示控制器,可扩展高分辨率显卡
7风扇 热插拔冗余风扇
8电源 标配350W高效能电源;通过80 Plus golden认证,转换效率高达92%
9 扩展槽 最大支持8个PCI-E G2扩展槽
10外部设备接口       5个         USB 2.0接口 (3 前2后)
11 操作系统 Windows Server 2008 R2 Standard Edition x64 OEM中文标准 版
12随机软件 裕明鑫灯光控制软件
13 3G组件 支持CDMA2000网络或WCDMA网络(备选)
14工作环境 环境温度10℃~45℃, 环境湿度20%~80%相对湿度
15 机械尺寸 4U 高: 173.8mm 宽: 424mm 深: 704mm
16主机重量 20KG~30KG,
特别说明:
    物喜智能会尽力为您提供标准、全面的信息,但不对信息中可能出现的错误或遗漏承担责任。
产品图片仅供参考,实际订购配置会稍有差别,请以实物为准。
以上内容如有变动,恕不另行通知。

WX-RX801A数据分配控制器特性:
1产品外观


2产品特点
1.通信性能卓越
    先进的千兆以太网传输技术,符合IEEE802.3以太网规范,适应能力强,数据容量大

2.扩展能力优异
    板卡间可通过网线级联;最大级联数据256个

3.支持多种驱动芯片协议
    板卡自身带有4个端口,每端口最多可带512个RGB像素点,或最多可带256个RGBW像素点,支持DWX512协议,可直接驱动各种LED驱动芯片

4. 智能状态检测功能
    状态检测反馈功能(需要LED驱动器支持),可在服务器端查询RX801端口的LED灯具状态,

5. 数据交换能力
     主机直接或通过交换机和控制器连接

3产品规格参数
1机箱形态     1U厚度
2处理器       高速200万门可编程逻辑器件
3内存         32M     SDRAM
4端口数量     4路灯具控制接口
5带载         4X512标准带载能力
6监测能力     监测灯具状态,正常异常,温度高低,电压电流
7控制灰度     最大65536级
8亮度控制     0~100%,256级亮度调节
9 功率         12W
10供电电压      AC90~240V;
11工作环境      环境温度10℃~45℃, 环境湿度20%~80%相对湿度
12机械尺寸    40mm 宽: 220mm 深: 150mm
13重量        1.5KG
