物喜智能路灯控制器说明书

说明

主要功能有：接收和发送子网内的所有路灯控制信号、数据记录、报警处理等。它负责控制子网内的路灯控制器运行，将系统中心的命令下达给路灯控制器，将路灯控制器及线路信息反馈系统中心。集中控制器处于系统中心和路灯控制器的中间，向上通过GPRS方式与系统中心通信，向下则是通过ZigBee通讯协议方式，同各个路灯控制器通信。还可实现对三相电或者单相电的电流（三路）电压（三路）、有功、无功、功率因素、温度等数据的采集；具有四路回路开关控制。接收服务器下发的定时策略存储在本地，上报服务器所要查询的数据；可实现本地或者远程的查询与配置；同时可实现策略的查询、修改；也可进行手动实时控制命令和查询命令。

版权：

本手册包含的所有内容均受版权法的保护，未经上海物喜智能科技有限公司的书面授权，任何组织和个人不得以任何形式或手段对整个说明书和部分内容行复制和转载。

本公司保留在未作任何事先申明前对本手册的修改，解释和发布的权利。

第一部分设备介绍

一、基本信息

产品型号：LC-GW-W04

供电：AC单相220V/三相380V

1.1接口：

1、有线：具备232/485/以太网通讯接口。

2、无线：带有ZIGBEE/GPRS/的上行（到服务器）和下行（到终端路灯控制器）的接口；同时可直接集成这些无线通讯模块。

1.2人机交互：

1、具有记录显示时钟日历信息（可定时查询、控制，有效记录数据的时间）

2、存储（可存储策略历史、历史数据），网关自带大容量FLASH和RAM存储

3、LCD显示屏（可选择自己想要显示的信息），彩屏带背光

4、按键选择控制（方便进行配置，菜单选择查询查看信息，选择发送策略）

5、备用锂电池（3.6V，80Mah）

6、设备基准电压检测（低电压检测）

7、状态信号指示灯（反应子网控制器的实时工作状态）

8、异常情况蜂鸣器报警（可自己设定告警的上限值和下限值，查询到有异常数据信息时告警）

9、智能功能：通过结合多种传感器（温度、雨雪、光照）等来自动分析当地的天气状况、环境状况自动控制灯的开关、亮度。

10、在上位机远程修改本地参数。

11、（预留功能）：手机短信异常数据告警；智能手机通过访问上位机界面。

1.3工作温度

工业级：-40℃----85℃

1.4本产品结合物喜智能LC-AC-W系列控制器及配套软件使用

二、安装要求

安装和放置集成管理器时应避免阳光直射，防潮，不能受雨淋。天线应该避免出现断裂、脱落、和强电发生碰接等情况。安装时应该固定牢靠，并避免线路的划伤和绝缘损坏。

三、技术参数

参数参数值备注

1芯片飞思卡尔

2供电方式三相|单相|

3额定功耗3.7W

4无线频段2.4G

5采集参数U,I.P.Q.T

6通讯接口GPRS\CDMA

7产品尺寸285cm*179cm*96cm

8外壳ABS

9回路开关8路\4路

10 Zigbee频段2.4G

11天线增益1DB

12天线接口SMA公头

13天线驻波《1.5

14 Gprs传输速率下行最大：85.6Kbps

上行最大：42.8Kbps

15 SIM卡电压3V，1.8V

四、接线方式

4.1端子说明

1 2 3 4 5 6 7 8 9 10 11 12

A相B相C相N 1回路5回路2回路6回路3回路7回路4回路8回路

13----18 19----20 21----24 25----26 27----28 29----30

无无GND采集A相采集B相采集C

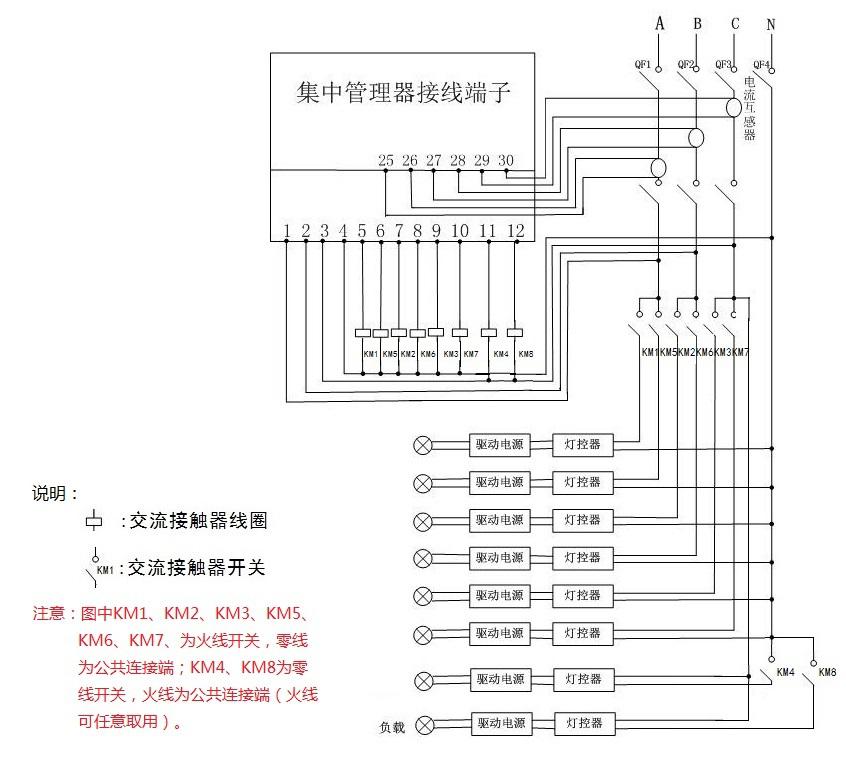

4.2接线说明
